■ 現場環境

應用戶要求，4月底我們的技術人員前往甘肅省永登縣某新建工廠的施工現場。工廠處于預備修建階段，山上蓄水池需要供給山下的生產作業用水。由于蓄水池旁沒有動力電源，山上山下距離約1公里左右，拉線不方便。工廠為提高建設效率，用戶決定選用無線方式解決山下自動供水問題，并且山上采用太陽能供電。

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

■ 實現過程

發射端安裝  ▼

通過山上蓄水池浮球開關判斷水位高低，由山上無線發射裝置DTD110HEY-T通過全數字無線加密方式將水位信號傳輸至山下泵房處的無線接收裝置DTD110HEY-RE。無線接收裝置與水泵房里的控制器相連接，在蓄水池高液位時停泵，低液位時啟泵。同時為方便遠程管理，在水池低液位時管理人員會收到一條報警短信，提示需要供水；在高液位停泵時，收到關閉泵閥的通知。該方案實現了水池液位信號與水泵之間的遠程無人值守智能化系統功能。

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

接收端安裝  ▼

■ 現場遇到的問題

接收裝置與水泵軟起動控制器的對接。公司技術人員根據用戶所提供的軟起動控制器原理圖紙，迅速找到了相應的對接點，無線通訊設備開始正常運行。

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

■ 最終調試

兩位技術人員用了一上午約3個小時的時間，完成了現場所有的安裝調試工作。這與技術人員豐富的現場經驗以及無線產品簡單智能的特點都是密不可分的。僅用一上午時間，就為用戶永久的解決了山下供水問題。用戶對我們的工作和產品都非常滿意。

施工現場  ▼

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

■ 關于無線通訊裝置

1. 擁有國家發明專利：專利名稱：一種水位遠距離無線監控裝置   專利號：ZL 2018200931257

2. 高效：太陽能供電，全自動供水系統，節省人力和時間成本

3. 可靠：達泰電子專注工業無線通訊領域17年。生產的產品通過ISO9001質量產品體系認證

4. 簡單：無線設備只需要接線和供電即可使用，后期維護方便

5. 無后期費用：不插卡，后期沒有運行費用，傳輸距離大于10公里

6. 完備的售后服務： 具有17年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

■ 產品介紹

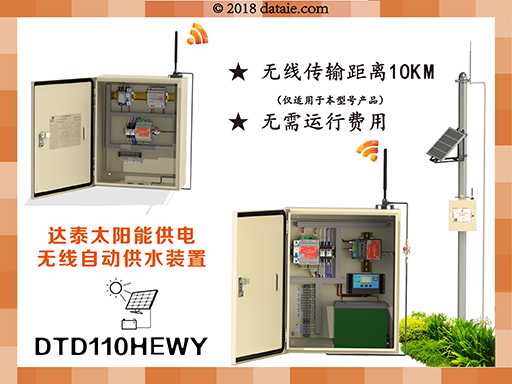

 ◆ DTD110HEWY——達泰太陽能供電無線自動供水裝置

本裝置是專為一些無法提供電源的場合所研發的一款，采用太陽能供電的無線自動供水裝置。發射端一般安裝在水源旁，接收端一般安裝在水泵房內。在處于高液位時，水泵自動停止工作；在處于低液位時，水泵自動開啟。在無陽光的環境下，蓄電池可保證設備正常工作7天。采用無線加密傳輸方式，確保信號傳輸?shù)目煽啃耘c穩定性。生產流程嚴格依照ISO9001標準執行，現場連續使用6年以上。

· 供電電源：太陽能供電；

· 傳輸方式：全數字無線加密方式；

· 無線傳輸距離：空曠環境10KM，廠區內建議5KM（僅適用于本型號）；

· 規格尺寸：200*500*600mm；

· 專利號：ZL 2018200931257；

· 防塵等級：IP45

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

■ 成功案例

? 湖北艾爾啤酒有限公司，液位信號無線監測，50m，2019
? 張家港浦項不銹鋼有限公司，排水站與冷軋、熱軋、退火水處理站之間模擬信號傳輸，8KM，2019
? 鞍山市東科自動化工程有限公司，水池液位信號監測，1公里，2019
? 山東仁豐特種材料股份有限公司，水池與2臺潛水泵1發2收，1.5KM，2019
? 武安市新峰水泥有限責任公司，泵房與DCS之間無線雙向控制，400m，2019
? 內蒙古兆益電力工程有限責任公司，水塔水位監測1發2收，2公里
? 承德銘鴻水利工程建筑有限公司，水源地到10個分布的水池進行無線自動供水系統，2018
? 中源水務有限公司西部分公司，水池水位測控太陽能供電裝置，6公里，2018
? 福建龍巖水電站，水庫液位信號到PC機，5KM，2018
? 中源水務有限公司西部分公司，水池水位測控太陽能供電裝置，6KM，2018
? 湖南美景環?？萍迹Πl(fā)電站水庫液位傳電腦，2018
? 包頭鋼鐵（集團）有限責任公司，實現水池水泵無線自動控制功能，1.5KM，2018
? 西安容達環保有限公司， 工業污水遠程監測液位以及泵運行狀態，2018
? 承德銘鴻水利工程建筑有限公司，水源地到10個分布的水池進行無線自動供水系統，2018
? 湖北丹江口漢江集團 ，水池水泵無線自動控制 ，3KM，2018
? 濱州山水水泥有限公司，水池液位監測，200M，2018
? 新疆天業集團(石河子)天能水泥，深水泵與中控室DCS，400M，2018
? 杭州立佳環境服務有限公司，山上兩個水池開關信號和模擬信號與泵房進行遠程無線監控 ，5KM，2018
? 西藏拉薩市墨竹工卡縣甲瑪鄉西藏華泰龍選礦二廠（礦業），值班室無線控制4個地方泵啟?；貍鞯娇刂剖绎@示，1KM，2018
? 甘洛縣爾呷地吉鉛鋅礦業有限公司，礦區多級供水實現無線自動控制，1KM，2018
? 內蒙古燕京啤酒原料公司，水罐到泵房深水泵無線自動控制，2公里，2017
? 國華徐州電廠，無線控制水泵，800米，2017
? 華潤電力湖北宜城分公司，多點信號傳到DCS系統，2公里，2017
? 興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米，2017
? 朔州市平魯區污水處理廠，水位信號監測，300米，2017
? 瓦房店市自來水公司，水池液位信號檢測，1公里，2017
? 湖南益陽電廠，泵房到控制室混合信號雙向傳輸，500米，2016
? 印度某電廠項目，水池液位信號檢測，3公里，2016
? 華潤電力賀州分公司，電力儀表到DCS系統，2公里，2016
? 華潤電力投資有限公司河北滄州分公司，卸料車PLC之間無線通訊，2016
? 華能臨沂發電有限公司，蓄水池?zé)o線控制水泵啟停，3公里
? 廣東云浮發電廠，廠內水池水位監測，500米
? 石家莊制藥集團，深水井水位監測2發1收，3公里
? 重慶大唐國際彭水水電開發有限公司，開關量信號無線通訊，500米，2015
? 漢江集團丹江口電化有限責任公司，江河發電流量監測，2公里
? 衡水老白干酒業公司，兩點水溫信號無線傳輸?shù)杰囬g控制室，1公里，2014
