渭河電廠斗輪機輸煤系統

無線控制及信號監測系統

文案&圖片：XK

文章內容及圖片皆基于現場實際應用。

原創文章，如有雷同，純屬抄襲。

陜西渭河發電有限公司的前身是西北電業管理局渭河發電廠，該廠始建于1966年。 陜西渭河發電有限公司坐落于五陵塬下、渭水之濱，是陜西電網的主力發電企業之一?？傃b機四臺30萬千瓦機組，首臺機組于1991年建成投產，至1995年底四臺機組全部投入運行，是西北地區首批30萬千瓦機組。近幾年，公司積極貫徹國家節能減排政策，累計投資12億多元，先后完成了脫硫、脫硝、除塵以及供熱等多項重大改造項目，四臺機組實現了達標排放和對外供熱，現已具備605萬吉焦的年供熱能力,成為西安周邊地區熱電聯產骨干企業。

西安達泰電子有限責任公司 DTD434M 無線開關量傳輸 plc無線通訊 西門子plc無線通訊 無線通訊實例 電廠改造 斗輪機無線通訊 組態王無線通訊

陜西渭河發電廠自2013年起開始在工廠內使用我們西安達泰的無線通訊產品，此次由于工廠的斗輪機輸煤場地要進行重新修建，將原來戶外的場地，改為室內場地，從而降低粉塵對環境的污染。因此特地讓我們的技術人員去到現場實地考察一下無線部分的具體改造方案。

廠里的技術人員跟我們說：“自打用了你們的無線通訊終端以后，我們省了太多事了！不用幾個月就換一次電纜線，節省了很多成本，而且維修起來也方便。增加信號源的時候不用考慮施工布線的時間。你們這個東西，插上就能用，簡直太方便了。所以這次要改造場地，我們準備直接采用無線的方式，請你們來幫著我們一起設計一下實施方案吧?！?/span>

于是，促成了此次的渭河電廠之行。

西安達泰電子有限責任公司 DTD434M 無線開關量傳輸 plc無線通訊 西門子plc無線通訊 無線通訊實例 電廠改造 斗輪機無線通訊 組態王無線通訊

整個斗輪機輸煤系統的建立經歷了兩個階段的完善。

西安達泰電子有限責任公司 DTD434M 無線開關量傳輸 plc無線通訊 西門子plc無線通訊 無線通訊實例 電廠改造 斗輪機無線通訊 組態王無線通訊

第一階段：

最初電廠的技術人員在找到我們的時候，需求是將輸煤程控電子間里西門子S7-200PLC的數據通過無線的方式傳到輸煤程控室電腦的組態軟件上。組態軟件上顯示的是現場斗輪機，“輪斗運行”、“懸臂帶堆運”、“懸臂帶取運”等8路信號。

這里采用一對兒DTD434MC——西門子PLC專用無線通訊終端來完成PLC與組態軟件之間的無線通訊。西門子S7-200的Rs485口接入到DTD434MC的Rs485接口；電腦端串口接入DTD434MC的Rs232串口，然后給兩個無線通訊終端通電，就可以實現該需求功能。

西安達泰電子有限責任公司 DTD434M 無線開關量傳輸 plc無線通訊 西門子plc無線通訊 無線通訊實例 電廠改造 斗輪機無線通訊 組態王無線通訊

第二階段：

在用了一年以后，電廠技術人員再次找到了我們。電廠的工作人員對之前所購買的無線通訊終端非常滿意。在使用過程中，做到了穩定，可靠，無故障。因此打算將斗輪機與輸煤程控電子間PLC之間的控制信號也進行無線改造。輸煤程控電子間與現場斗輪機相距500米左右，其中有一圈防塵網遮擋。

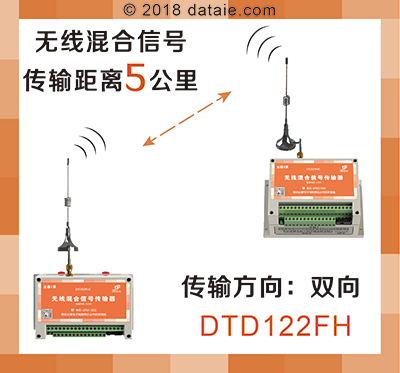

本方案使用一套DTD122HFC——雙向混合信號無線傳輸器來實現。具體完成的信號功能是，2路模擬量信號和8路開關量信號從PLC到斗輪機，控制斗輪機的工作；同時有2路開關量信號從斗輪機傳輸回PLC。只需要將需要取代有線的信號線接入到無線傳輸器的I/O端口中，一一對應起來，通電后即可實現斗輪機與PLC之間的無線控制。

西安達泰電子有限責任公司 DTD434M 無線開關量傳輸 plc無線通訊 西門子plc無線通訊 無線通訊實例 電廠改造 斗輪機無線通訊 組態王無線通訊

最終建立起來的無線通訊系統可實現在控制室電腦的組態軟件上直接控制現場斗輪機的工作指令并監測到故障信號。

● 節省時間：改造速度快、使用簡單、安裝方便、不需施工；

● 節約成本：一次投入無后期運營費用，無線設備不需定期維護；

● 穩定可靠：長期穩定運行得到用戶認可+ 西安達泰專注工業無線測控16年，產品在工業現場連續應用8年以上。

西安達泰電子有限責任公司 DTD434M 無線開關量傳輸 plc無線通訊 西門子plc無線通訊 無線通訊實例 電廠改造 斗輪機無線通訊 組態王無線通訊

◆ 興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米，DTD110FB

◆ 華潤電力賀州分公司，電力儀表到DCS系統，DTD110FEY，2公里，2016

◆ 華潤電力投資有限公司河北滄州分公司，卸料車PLC之間無線通訊，600米，2016

◆ 華潤電力湖北宜城分公司，多點信號傳到DCS系統，2公里，DTD120HEY，2017

◆ 大唐長石電廠,4路開關量傳輸，2公里

◆ 大唐保定熱電廠8期工程改造項目，PLC之間無線通訊，500米，DTD433MC，2017

◆ 山西大唐國際臨汾熱電廠，現場多個儀表無線485組網，50米，DTD433MA，2017

◆ 太原市汾源供水設備有限公司，臺達PLC和臺達觸摸屏的通訊，50米，DTD434MB

◆ 唐山大唐集團，開關量信號傳輸，3公里，DTD110HEY，2017

◆ 國電投朝陽燕山湖發電有限責任公司,兩臺水泵到控制室PC組態王，500米，2017

◆ 重慶大唐國際彭水水電開發有限公司，開關量信號無線通訊，500米，DTD110HC，2015

◆ 國電懷安熱電廠，電腦與多個儀表無線通訊，5公里，2014

◆ 大唐株洲熱電廠，儀表信號無線通訊，1公里，2014

◆ 湖南益陽電廠，泵房到控制室混合信號雙向傳輸，DTD122HC-88，500米，2016

◆ 國電福州江陰發電廠，卸料車和PLC無線通訊，DTD110HC，200米，2014

◆ 瓦房店市自來水公司，水池液位信號檢測，1公里，2017

◆ 印度某電廠項目，水池液位信號檢測，3公里,DTD110FEY，2016

◆ 山西大唐國際臨汾熱電廠，現場儀表信號到PLC采集，50米，DTD433MA,2017

◆ 國華徐州電廠，無線控制水泵，800米，DTD110FC-8，2017
